12-10-2015

Condition Monitoring bij de Liquidyne®

Eric De Paauw

De watergesmeerde Liquidyne® afdichting is oorspronkelijk ontwikkeld voor baggerpompen die draaien onder zware omstandigheden. Vanaf nu kunt u onverwacht onderhoud voorkomen door op ieder moment de conditie van uw afdichting te meten. We noemen dat Condition Monitoring en juist dat aspect maakt de Liquidyne uniek. Vandaag de dag worden de Liquidyne pompasafdichtingen succesvol toegepast op baggerpompen, (koel)waterpompen, boosterpompen, slurry pompen en vele andere applicaties. Hoe dat werkt? Dat leggen we hierna kort uit.

Hoe werkt de Liquidyne?

Voordat duidelijk gemaakt kan worden hoe de conditie van deze afdichting bepaald wordt is het handig om te begrijpen hoe de afdichting in het algemeen werkt. Bij een Liquidyne bevat de groefbus spiraalvormige groeven en is gecoat met een hard metalen slijtlaag. De Liquidyne kan relatief hoge werkdrukken verwerken door de drukafbouwende module. De lipseal(s) van de druk afbouwende module(s) ‘lopen’ over de groeven. Dit spel, gecombineerd met de roterende beweging van de bus, creëert een flow van water tussen de lipseals en de groefbus. De lipseal(s) die over de gecreëerde waterflow lopen lijkt veel op aquaplaning. Het smeert de lipseal met water, koelt de module en minimaliseert de wrijving. Het water wordt getransporteerd van de pompzijde naar de drainzijde van de afdichting en loopt uit de drain.

Hoe werkt conditie monitoring?

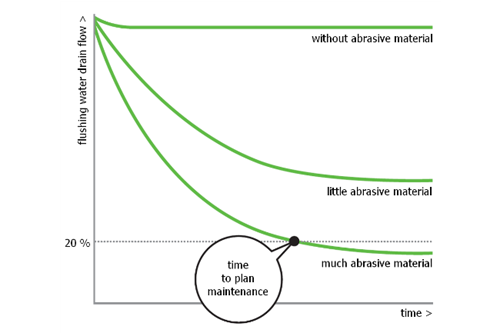

Na verloop van tijd slijten de groeven van de bus. Hierdoor kan minder water worden getransporteerd over de bus en neemt het waterdebiet aan de drainzijde af. Als dit debiet op 20% van het initiële debiet is, dan is het tijd om het onderhoud in te plannen. Door de afname in het draindebiet bij te houden vanaf de ingebruikname, kan onderhoud worden ingepland en het onderhoudsinterval gemaximaliseerd worden. Dit voorkomt plotseling falen en schade aan de pomp. Daarnaast nemen de kosten tot een minimum af doordat onnodig onderhoud wordt voorkomen.



Hoe meten?

In samenwerking met Koninklijke IHC is een filmpje gemaakt over het monitoren van de conditie van een Liquidyne. Hoe dat werkt? En wat er gemeten dient te worden? Vindt het uit via onderstaand filmpje!



Waar op te letten?

Vaak krijgen onze specialisten de vraag waar precies op te letten als je de conditie van de afdichting wilt checken. Het belangrijkste is om binnen vaste tijdsintervallen het volgende te meten:



  • In- en uitgaande water (liter/per uur)
  • Temperatuur verschil in- / en uitgaande water

Waarom conditie monitoring?

Hoe de Liquidyne u gemoedsrust oplevert:



  • Voorspelbare levensduur = geen risico op plotseling falen van de afdichting + zorgeloos productieoutput bewerkstelligen en handhaven
  • Standtijd verlengen = geen (vroegtijdig) preventief onderhoud en onnodige kosten
  • Afdichten
