Pump Gear Bulkhead

PUMP GEAR BULKHEAD

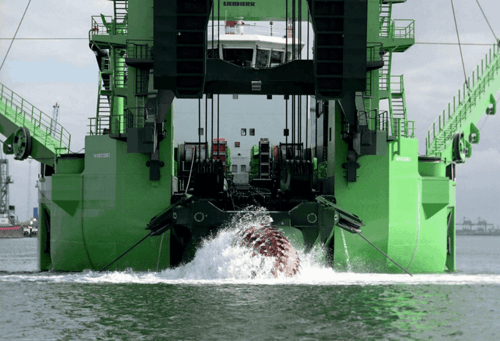

De Pump Gear Bulkhead afdichting is ontworpen om de machinekamer van de CSD's pompaandrijving te beschermen. Deze afdichting is geschikt voor grote vervormingen van de schotdoorvoer en de as en is toepasbaar in water met abrasieve deeltjes tot een diepgang van 16 meter.

VOORDELEN

Bewezen afdichtingstechnologie die de machinekamer van de pompaandrijving beschermt
Nul emissies in het water
Drukcompensatie op verschillende dieptes
Flexibiliteit en (lager) ondersteuning geschikt voor radiale verplaatsingen van de as van 5 mm
Minimale slijtage op de lipseals en de steunlager
Conditie monitoring voor gepland onderhoud en een minimaal risico op plotselinge storing
Onderbreking van baggerwerkzaamheden niet nodig tijdens onderhoud van het smeersysteem

HOE HET WERKT

Het Pump Gear Bulkhead afdichtingssysteem bestaat uit een zwevend gelagerde afdichting met een beschermkap en smeersysteem met het Supreme Ventus systeem, uitgerust met alle benodigde sensoren voor het controleren en monitoren van het afdichtingssysteem. Het Pump Gear Bulkhead afdichtingssysteem (de schotdoorvoer afdichting) van de aandrijving van de onderwaterpomp, is geïnstalleerd op de as van de onderwaterpomp en gemonteerd op de schotdoorvoer van de machinekamer.

De zwevend gelagerde afdichting volgt de radiale beweging van de as door middel van een witmetalen glijlager. Op deze manier wordt automatisch voldaan aan de eisen voor uitlijning en slingering. Alle olie -en vetaansluitingen bevinden zich binnenboord; geen extra doorgangen door de schotdoorvoer zijn benodigd.

HET SMEERSYSTEEM

Het smeersysteem bestaat uit een vetpomp en een smeeroliesysteem. Het smeeroliesysteem circuleert de olie en controleert druk, debiet en temperatuur om zo een geschikte smeerfilm op te bouwen in het witmetalen glijlager. Het smeersysteem is uitgevoerd met een dubbele pomp en duplex filter. Dit maakt het mogelijk onderhoud uit te voeren tijdens de baggerwerkzaamheden.

Lagersmit is niet alleen verantwoordelijk voor de ontwikkeling en de productie van het afdichtingssysteem, maar voert ook de installatie uit evenals de inbedrijfstelling van het complete afdichtingssysteem en besturing.
